انواع آشغالگیر
آشغالگیر در آغاز تمام فرایند های تصفیه فاضلاب و قبل از همه آنها قرار می گیرند . همان طور که از نام آشغال گیر پیداست وظیفه حذف ذرات ریز و درشت را بر عهده دارد. نحوه عملکرد انواع آشغالگیر دستی و مکانیکی بسیار ساده است. آشغالگیر ذرات را بر اساس اندازه آنها، از جریان فاضلاب حذف می کنند. انواع آشغال گیر در تصفیه فاضلاب توری آن شبکه فلزی که از تعدادی میله موازی با فواصل معین که در یک قاب قرار گرفته است، تشکیل شده است. نصب توری آشغالگیر با زاویه خاصی و یا به طور عمود نسبت به جهت جریان در داخل یک کانال انجام می شود. در ادامه با قیمت و کاتالوگ
انواع آشغالگیر در تصفیه فاضلاب
همانطور که گفته شد کارکرد اصلی آشغالگیر، حذف ذرات ریز و درشت از جریان فاضلاب است. هدف از نصب آشغالگیر حذف موادی مانند چوب، پلاستیک، شیشه و ذراتی با ابعاد بزرگ است. آشغالگیر معمولا در اولین خط تصفیه خانه ها قرار می گیرد و بزرگ ترین ذرات و "آشغال ها" را از فاضلاب جدا می کند. استفاده از آشغالگیر فواید زیر را با خود به همراه دارد:
- جلو گیری از تخریب پمپ ها، همزن ها و تجهیزات مورد استفاده در تصفیه خانه فاضلاب توسط آشغالگیر
- استفاده از آشغالگیر برای جلوگیری از گرفتگی شیرها، هواده ها و لوله ها مورد استفاده در تصفیه خانه
- آشغالگیر برای جلوگیری از کاهش راندمان و کارایی سیستم تصفیه فاضلاب به واسطه وجود آشغال ها
- جلو گیری از بروز اشکال در تصفیه بیولوژیکی (تسهیل استفاده مجدد از لجن فعال) توسط آشغالگیر
- استفاده از آشغالگیر برای کاهش مواد معلق موجود در فاضلاب به میزان 2 تا 3 میلی گرم در لیتر
- کاهش BOD موجود در فاضلاب به میزان 3 تا 7 میلی گرم در لیتر با استفاده از آشغالگیر
تقسیم بندی آشغالگیر ها
آشغالگیر های موجود در بازار را می توان بر اساس معیارها و ملاک های مختلف، طبقه بندی کرد. در ادامه ملاک های تقسیم بندی آشغالگیر و انواع آشغالگیر مورد بررسی قرار خواهد گرفت.
گروه صنعتی آریاب تولید کننده انواع تجهیزات تصفیه کننده آب و فاضلاب و عرضه کننده انواع مواد شیمیایی می باشد. برای استعلام قیمت، مشاوره و خرید با کارشناسان گروه صنعتی آریاب تماس حاصل فرمایید.
تقسیم بندی آشغالگیر از نظر فاصله میله ها
آشغالگیرها از لحاظ نوع فاصله میله ها، به دو دسته آشغالگیر دهانه درشت و آشغالگیر دهانه ریز تقسیم می شوند.
آشغالگیر دهانه درشت
آشغالگیر دهانه درشت (Course Screen ) از میله های موازی که با زاویه نسبت به جهت جریان قرار می گیرند، تشکیل شده است. فاصله این میله ها در آشغالگیر بین 4 تا 10 سانتی متر است و برای افزایش سطح تماس زاویه آشغالگیر با جهت جریان بین 45 تا 60 درجه است.
آشغالگیر دهانه ریز
انواع آشغالگیر دهانه ریز (Fine Screen)، از صفحه فلزی مشبک یا سیم های به هم پیچیده تشکیل شده است. این صفحه فلزی آشغالگیر مکانیکی دوار بر روی دیسک دوار سوار شده و به شکل شناور در مسیر جریان فاضلاب قرار می گیرند. معمولا فاصله بین میله ها در این آشغالگیر دهانه ریز 1 تا 4 سانتی متر است.
گروه صنعتی آریاب تولید کننده انواع تجهیزات تصفیه آب و فاضلاب و مواد شیمیایی می باشد. برای استعلام قیمت، مشاوره و خرید محصولات و مواد شیمیایی با کارشناسان ما تماس حاصل فرمایید.
می توان از ترکیب آشغالگیر های دهانه درشت و دهانه ریز استفاده نمود و فاصله بین میله ها را به صورت ترکیبی در نظر گرفته و طراحی نمود. این نوع از طراحی آشغالگیر می تواند بر اساس کیفیت فاضلاب ورودی و یا بر اساس سفارش کارفرما تغییر داده شود.
نوع عملکرد آشغالگیر
آشغالگیر با توجه به نوع عملکردشان به دو دسته آشغالگیر دستی و آشغالگیر مکانیکی تقسیم بندی می شود.
آشغالگیر دستی
در آشغالگیر دستی جمع آوری زباله های پشت آشغالگیر، با دست انجام می شود. این نوع آشغالگیر به دلیل مشکلاتی مانند تماس مستقیم پرسنل با فاضلاب ، کمتر مورد استفاده قرار می گیرد. با این حال گاهی اوقات مانند معیوب شدن سیستم جمع آوری مکانیکی و قطع جریان برق از آشغالگیر دستی استفاده می شود. البته در تصفیه خانه های با ظرفیت کمتر 1000 متر مکعب در روز محدودیت های اقتصادی ما را ملزم به استفاده از آشغالگیر دستی می کند. در این نوع از آشغالگیر ها از شبکه هایی استفاده می کنند که با افق زاویه ای میان 45 الی 60 درجه می سازد. تعیین این پارامتر ها باید بوسیله کارشناسان متخصص این رشته انجام بشود.

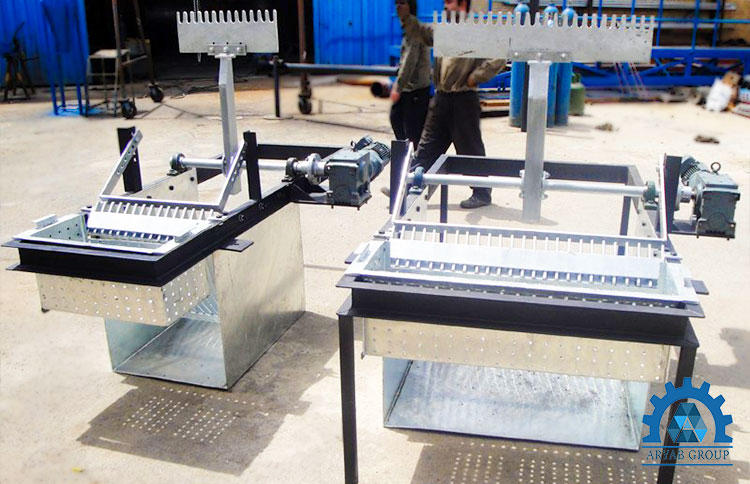

سبد آشغالگیر فاضلاب
برخی از آشغالگیرهای دستی را می توان به اشکال مکانیکی نیز تخلیه نمود برای مثال نیز می توان به آشغالگیر های سبدی اشاره کرد. آشغالگیر سبدی همانطور که از نامش پیداست سبدی با سوراخ های هم اندازه است که بر سر راه فاضلاب قرار می گیرند. می توان در ظرفیت های کوچک و حتی در ظرفیت های بزرگ تر از ابعاد بزرگتر این آشغالگیر بهره برد. سبد آشغالگیر فاضلاب را می توان به صورت دستی و هم به صورت مکانیکی آن را تخلیه نمود. از آشغالگیر سبدی هم به عنوان یک آشغالگیر جداگانه و هم به عنوان تجهیز جمع آوری آشغال های آشغالگیر مکانیکی استفاده می کنند.
گروه صنعتی آریاب تولید کننده انواع تجهیزات تصفیه کننده آب و فاضلاب و عرضه کننده انواع مواد شیمیایی می باشد. برای استعلام قیمت، مشاوره و خرید با کارشناسان گروه صنعتی آریاب تماس حاصل فرمایید.

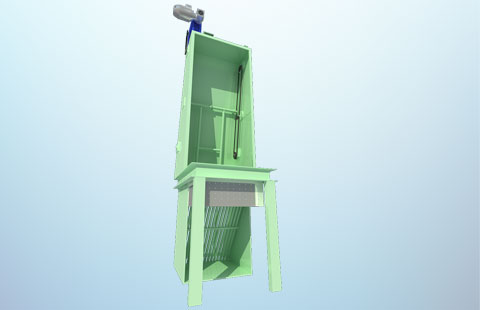

آشغال گیر مکانیکی
در این نوع از آشغالگیر عمل جمع آوری زباله های جمع شده در پشت آشغالگیر به صورت مکانیکی انجام می شود. یک بازوی مکانیکی در این نوع آشغالگیر که از یک سویچ در بالادست آشغالگیر فرمان می گیرد، عمل جمع آوری زباله ها را انجام می دهد. سیستم کنترلی آشغالگیر مکانیکی می تواند بر اساس بازه زمانی و یا اندازه گیری ارتفاع آب پشت آشغالگیر باشد یعنی هر گاه هر کدام از این پارامتر ها به میزان مشخص شده رسید عمل جمع آوری زباله و انتقال آن در آشغال گیر به مرحله بعد انجام می شود.
در تصفیه خانه های بزرگ فاضلاب که دارای آشغالگیر هایی با دبی های بسیار بالا هستند برای رفع مشکلات ناشی از تمیز کردن آشغالگیر ها به صورت دستی از آشغالگیر های مکانیکی استفاده می کنند. البته از یک آشغالگیر دستی و مکانیکی هم به صورت رزرو استفاده می کنند تا در صورت ایجاد اختلال در آشغالگیر مکانیکی؛ فرآیند متوقف نشود. در آشغالگیر های مکانیکی برای فرآیند تمیز کاری از یک بازوی شانه دار متحرک برای جمع آوری آشغال ها و انتقال آنها استفاده می کنند. آشغالگیر های مکانیکی نیز همانند دانه گیر های دستی نیازمند اپراتور برای انجام فرآیند های نگهداری و تعمیرات می باشند.
فرم آشغالگیر
آشغالگیر از نظر فرم آن به پنج دسته تقسیم بندی می شود:
- آشغالگیر میله ای راست
- آشغالگیر خمیده
- آشغالگیر شعاعی
- آشغالگیر استوانه ای
- آشغالگیر دارای اجزا متحرک
از نظر جهت جریان
جهت جریان فاضلاب ، آشغال گیرها را به دو دسته تقسیم می کند:
- آشغالگیر در جهت جریان فاضلاب
- آشغالگیر خلاف جهت جریان فاضلاب
گروه صنعتی آریاب تولید کننده انواع تجهیزات تصفیه کننده آب و فاضلاب و عرضه کننده انواع مواد شیمیایی می باشد. برای استعلام قیمت، مشاوره و خرید با کارشناسان گروه صنعتی آریاب تماس حاصل فرمایید.
محاسبه افت فشار (ارتفاع) در آشغالگیر
افت ارتفاع در تجهیز شامل افت ارتفاع در ورودی ، کانال و بین میله های آشغالگیر می شود. روابط مختلفی برای محاسبه آن افت ارتفاع در آشغالگیر توسعه پیدا کرده اند. یکی از روابطی که هم می توان برای آن تمیز و هم تا حدودی آشغالگیر گرفته به کار برد رابطه زیر است:
h = (1/0.7)×(V-v/2g)
که در آن
h افت ارتفاع در میله های آشغال گیر بر حسب متر
V سرعت جریان بالا دست آشغال گیر بر حسب متر بر ثانیه
v سرعت جریان بین میله های آشغال گیر بر حسب متر بر ثانیه
g شتاب جاذبه بر حسب متر بر مجذور ثانیه (9.872)

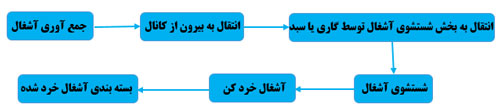

مراحل آشغال گیری توسط دستگاه آشغال گیر
انواع آشغالگیر از نظر اندازه دهانه
- آشغالگیر دهانه درشت
- آشغالگیر دهانه ریز
آشغالگیر دهانه ریز
در آشغالگیر های دهانه ریز؛ فاصله بین میله ها بین 10 الی 20 میلیمتر متغیر است.
آشغالگیر روتاری درام اسکرین
مزایای آشغال گیر تولیدشده در آریاب خاورمیانه
- آشغال گیر دارای 6 ماه گارانتی و 10 سال خدمات پس از فروش
- ارائه دفترچه راهنما دستگاه، هنگام تحویل آشغال گیر
- حمل و نقل و نصب و راه اندازی آشغال گیر در محل شما
- کلیهی جوشهای دستگاه آشغال گیر طبق استاندارد AWS آمریکا
- سرعت و دقت بالا در ساخت، تحویل و نصب آشغالگیر در محل
- پوشش سه لایه رنگ اپوکسی جهت جلوگیری از خوردگی بدنه آشغال گیر
