هیدروسیکلون تصفیه آب
همانطور که در مقالات قبل به آن اشاره شد از هیدروسیکلون تصفیه برای حذف مواد معلق دانه درشت استفاده می شود. هیدروسیکلون ها یکی از ساده ترین تجهیزات تصفیه هستند. هیدروسیکلون ها معمولا قبل از فیلتر های شنی و بعد از خروجی پساب کارخانه ها نصب می شوند یا در خروجی آب چاه های که دارای ماسه هستند از هیدروسیکلون های دانه گیر استفاده می کنند تا از آسیب به پمپ ها جلوگیری شود.
از هیدروسیکلون ها برای تصفیه آب حاوی مواد معدنی کلوئیدی استفاده می شود. شن و ماسه ، سنگ های کوچک ، ذرات جامد ، بقایا به صورت سانتریفوژ از جریان پردازش شده خارج می شوند. ظرفیت مدلهای استاندارد مختلف از 14 تا 120 متر مکعب در ساعت متغیر است. هیدروسیکلون معمولی از یک محفظه استوانه ای متصل به بدنه مخروطی تشکیل شده است که به قسمت خروجی پایین در راس مخروط منتهی می شود.
نحوه کارکرد هیدروسیکلون

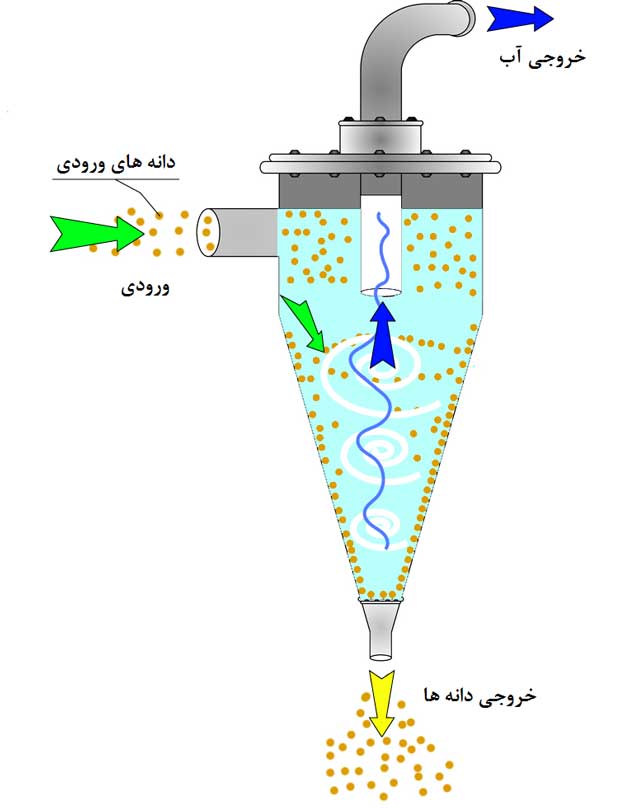

انتهای مخروط هیدروسیکلون یک مخزن شن تعبیه شده که "ذرات معلق" داخل آن تخلیه می شود. جریان معکوس توسط لوله ای واقع می شود که به صورت محوری به بالای محفظه دانه گیر می رود، "گرداب یاب" نامیده می شود و "آب تصفیه شده" را تخلیه می کند. جریان های مارپیچی و شکل کلی هیدروسیکلون معدنی در شکل های زیر نشان داده شده است.
هیدروسیکلون آب
استفاده از تجهیزات هیدروسیکلون امکان انجام همزمان چندین عملکرد را فراهم می کند
• پیش تصفیه جریان ورودی
• حفاظت از تجهیزات پمپ در برابر سایش حاصل از دانه ها.
نحوه عملکرد هیدروسیکلون
مفهوم عملکرد هیدروسیکلون های تحت فشار
جداسازی مواد جامد از جریان مایع با مکانیزم گریز از مرکز به عنوان پایه ای برای عملکرد هیدروسیکلون های تحت فشار است.

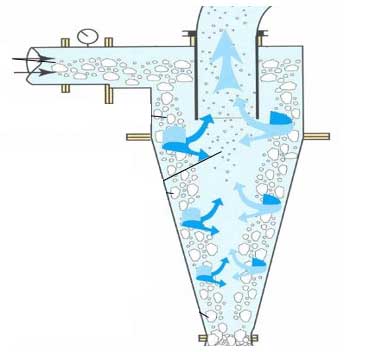

بدنه هیدروسیکلون فرم مخروطی دارد. آب از طریق یک لوله شاخه ای محیطی به یک پایه مخروطی وارد می شود. در داخل بدن دو جریان دایره ای شکل می گیرد:
• جریان خارجی در امتداد دیوارها به سمت بالای مخروط حرکت می کند.
• جریان داخلی در جهت معکوس حرکت می کند.
اجزا جامد در حالت حرکت مارپیچی توسط نیروی گریز از مرکز به دیواره های دستگاه دانه گیر شنی می چسبند و از طریق قسمت بالای مخروط به سمت مخزن شن پایین می آیند. مایع به همراه شن تا حدی از هیدروسیکلون تخلیه می شود. قسمت باقیمانده مایع در داخل هیدروسیکلون تخلیه می شود. حرکت مارپیچی مایع در هیدروسیکلون خلا ایجاد می کند که بخشی از جریان داخلی را خنثی می کند و آن را از طریق یک درگاه خروجی مرکزی تخلیه می کند.
مزایای هیدروسیکلون
- اندازه کوچک ؛
- عدم وجود عناصر متحرک ؛
- حذف زیاد مواد جامد با درجه بالایی (هیدروسیکلون حداکثر 90٪ حذف ناخالصی های مکانیکی و استفاده همزمان از هیدروسیکلون و صافی 100٪ حذف آنها را فراهم می کند).
- میزان بالای آلودگی زدایی.
- عمل بدون هرگونه معرف ؛
- انتخاب ظرفیت مورد نیاز برای شرایط خاص به دلیل طیف گسترده ای از تجهیزات ؛
- امکان اتوماسیون کامل عملکرد.
تصفیه آب با کمک فیلترهای دیسک و صافی ها یک روش معمول جایگزین تصفیه اولیه آب است.
هیدروسیکلون های تحت فشار از نوع کلاسیک هیدروسیکلون ها هستند. هیدروسیکلون واحدی است که بدنه ای مخروطی جدا شده دارد. آب به پایه بدن تزریق می شود. لجن توسط یک لوله تخلیه واقع در بالای آن جدا می شود. مایع تصفیه شده از طریق یک درگاه خروجی محوری تخلیه می شود. آب واحد تحت فشار تأمین می شود بنابراین نرخ جداسازی ذرات افزایش یافته و بازده فرآیند را بهبود می بخشد.
این شرکت با سالها تجربه در زمینه ساخت تجهیزات آب و فاضلاب آماده ارائه هیدروسیکلون های تحت فشار جوشی و فلنچ دار نیز می باشد. بسته به نیاز فرآیند ، زنجیره تجهیزات موازی ممکن است اجرا شود. فیلتر دیسک و فیلتر شنی ممکن است در صورت نیاز به صورت اضافی تهیه شود.
هیدروسیکلون های بدون فشار
هیدروسیکلون های غیر فشاری برای جداسازی انتهای محصول و محلولها با مقدار قابل توجهی از ذرات معلق لخته شده استفاده می شوند. چنین واحدهایی از طرح باز هستند. آلودگی ها از قسمت بالای مخروط تخلیه می شوند. آب تصفیه شده از طریق سیستم سینی های سرریز واقع در قسمت بالایی بدن تخلیه می شود.
دستگاه دانه گیر
ماسه گیرها نوعی هیدروسیکلون هستند. آنها برای از بین بردن شن و ماسه از جریان آب کار می کنند. واحدهای عمودی ، افقی و دایره ای وجود دارد که بر اساس الگوی جریان متمایز می شوند.
برای استعلام قیمت، مشاوره و خرید هیدروسیکلون گروه صنعتی آریاب با کارشناسان ما تماس حاصل فرمایید.
شنی گیر به گونه ای محاسبه و طراحی می شود که سرعت آب بهینه را فراهم کند که در آن ماسه ته نشین شود و آلاینده های آلی سبک به مرحله تصفیه بعدی ارسال شوند. دانه گیرها عمدتا در تصفیه مقدماتی بالادست خط انتقال و تاسیسات تصفیه آب محلی و باران استفاده می شود. سیکلونهای غیر فشاری و دانه گیرهای بتنی در مجموعه محصولات استاندارد ارائه شده توسط این شرکت قرار ندارند. اما این واحدها در صورت نیاز طراحی ، انتخاب و تولید می شوند.
کاربرد هیدروسیکلون ها
تجهیزات هیدروسیکلون ممکن است با موفقیت به عنوان یک مرحله تصفیه مقدماتی در بسیاری از بخشهای صنعتی مورد استفاده قرار گیرد:
تصفیه فاضلاب صنعتی (فاضلاب با غلظت زیاد ذرات معلق)
تهویه مطبوع آب از منابع باز در نظر گرفته شده برای نیازهای فرآیند.
- ترتیب تأمین آب در گردش.
pdf قیمت انواع فیلتر هیدروسیکلون آب کاتالوگ

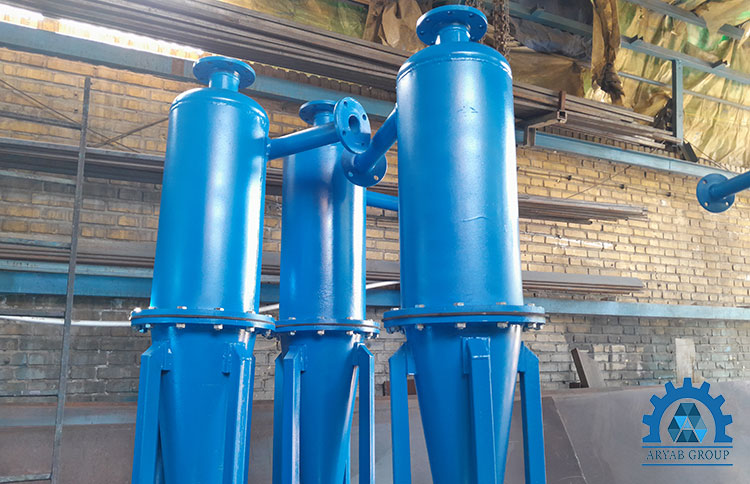

هیدروسیکلون خوشه ای که از به هم پیوستن چند سیکلون دانه گیر تشکیل می شود.
